Yağmurlama Borusu
YAĞMURLAMA SULAMA BORULARI

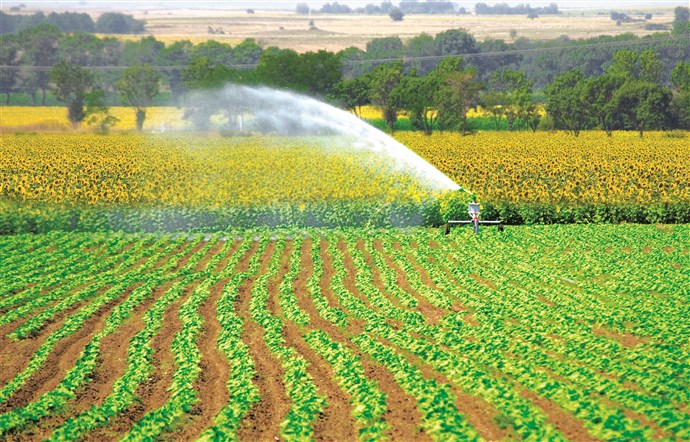

Yağmurlama sulama yöntemi, suyun kaynaktan belli bir basınçla alınarak, kapalı bir sistemle tarlaya iletildiği ve sonrasında damlacıklar halinde püskürtüldüğü yöntemdir.
YAĞMURLAMA SULAMA ÇEŞİTLERİ
Taşınabilir Sistemler :Pompaj ünitesinin sabit veya taşınabilir olabileceği sistemde ana boru ve laterallere kadar bütün parçalar taşınabilmektedir.Bu sistemler tarla içerisinde farklı noktalara veya bir tarladan diğerine taşınabilmektedir.
Yarı Taşınabilir Sistemler : Toprak içinde ana boruların gömülü olduğu,pompaj ünitesi ve taşınabilir laterallerden oluşan sistemdir.Dünyada en çok yarı taşınabilir yağmurlama sulama sistemi kullanılmaktadır.Özellikle tarla ziraatı,çayır,mera,sebze ve meyve bahçelerinin sulanmasında kullanılmaktadır.
Taşınamayan Sistemler:Pompaj ünitesi, ana boru ve laterallerin sabit olduğu sistemde ana boru ve lateraller toprak altında gömülü durumda olup hiçbir şekilde oynatılmazlar.Taşınamayan sistemler yoğun olarak turunçgiller, meyve bahçeleri ve sürekli çayırlarda kullanılmaktadır.
PLUS YAĞMURLAMA BORUSU ( Mandallı 5 mt.)
Suyun kaynaktan belli bir basınçla alınıp springlere kadar taşınmasını sağlayan ana üründür.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7606050050 | 50 mm |
| 7606050063 | 63 mm |
| 7606050075 | 75 mm |
| 7606050090 | 90 mm |
| 7606050110 | 110 mm |
| 7606050125 | 125 mm |
| 7606050140 | 140 mm |
| 7606050160 | 160 mm |
PLUS YAĞMURLAMA BORUSU ( Mandallı 6 mt.)
Suyun kaynaktan belli bir basınçla alınıp springlere kadar taşınmasını sağlayan ana üründür.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7606060050 | 50 mm |
| 7606060063 | 63 mm |
| 7606060075 | 75 mm |
| 7606060090 | 90 mm |
| 7606060110 | 110 mm |
| 7606060125 | 125 mm |
| 7606060140 | 140 mm |
| 7606060160 | 160 mm |
KLASİK YAĞMURLAMA BORUSU ( Mandallı 5 mt.)
Suyun kaynaktan belli bir basınçla alınıp springlere kadar taşınmasını sağlayan ana üründür.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7604050050 | 50 mm |
| 7604050063 | 63 mm |
| 7604050075 | 75 mm |
| 7604050090 | 90 mm |
| 7604050110 | 110 mm |
| 7604050125 | 125 mm |
| 7604050140 | 140 mm |
| 7604050160 | 160 mm |
KLASİK YAĞMURLAMA BORUSU ( Mandallı 6 mt.)
Suyun kaynaktan belli bir basınçla alınıp springlere kadar taşınmasını sağlayan ana üründür.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7604060050 | 50 mm |
| 7604060063 | 63 mm |
| 7604060075 | 75 mm |
| 7604060090 | 90 mm |
| 7604060110 | 110 mm |
| 7604060125 | 125 mm |
| 7604060140 | 140 mm |
| 7604060160 | 160 mm |
REDÜKSİYON
İki farklı çaptaki yağmurlama sulama borularının birbirine geçişini sağlayan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7621063050 | 63/50 |
| 7621075050 | 75/50 |
| 7621063050 | 75/63 |
| 7621009075 | 90/75 |
| 7621011075 | 110/75 |
| 7621011090 | 110/90 |
| 7621012575 | 125/75 |
| 7621012590 | 125/90 |
| 7621125110 | 125/110 |
| 8921014090 | 140/90 |
| 8921140110 | 140/110 |
| 8921140125 | 140/125 |
| 8921160110 | 160/110 |
| 8921160125 | 160/125 |
| 8921160140 | 160/140 |
ISTAVROZ
İki farklı çaptaki yağmurlama sulama borularının birbirine geçişini sağlayan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7622005050 | 50/50 |
| 7622006350 | 63/50 |
| 7622006363 | 63/63 |
| 7622007550 | 75/50 |
| 7622007563 | 75/63 |
| 7622007575 | 75/75 |
| 7622009075 | 90/75 |
| 7622009090 | 90/90 |
| 7622011063 | 110/63 |
| 7622011075 | 110/75 |
| 7622011090 | 110/90 |
| 7622110110 | 110/110 |
| 7622012563 | 125/63 |
| 7622012575 | 125/75 |
| 7622012590 | 125/90 |
| 7622125110 | 125/110 |
| 7622125125 | 125/125 |
| 8922014075 | 140/75 |
| 8922014090 | 140/90 |
| 8922140110 | 140/110 |
| 8922140125 | 140/125 |
| 8922140140 | 140/140 |
| 8922116075 | 160/75 |
| 8922116090 | 160/90 |
| 8922160110 | 160/110 |
| 8922160125 | 160/125 |
| 8922160140 | 160/140 |
| 8922160160 | 160/160 |
TE
Kaynaktan alınan suyun ana borudan, diğer borulara tek taraflı olarak geçişini sağlayan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7623005050 | 50/50 |
| 7623006350 | 63/50 |
| 7623063063 | 63/63 |
| 7623075050 | 75/50 |
| 7623075063 | 75/63 |
| 7623007575 | 75/75 |
| 7623009075 | 90/75 |
| 7623009090 | 90/90 |
| 7623011063 | 110/63 |
| 7623011075 | 110/75 |
| 7623011090 | 110/90 |
| 7623110110 | 110/110 |
| 7623012563 | 125/63 |
| 7623012575 | 125/75 |
| 7623012590 | 125/90 |
| 7623125110 | 125/110 |
| 7623125125 | 125/125 |
| 8923014075 | 140/75 |
| 8923014090 | 140/90 |
| 8923140110 | 140/110 |
| 8923140125 | 140/125 |
| 8923140140 | 140/140 |
| 8923016075 | 160/75 |
| 8923016090 | 160/90 |
| 8923160110 | 160/110 |
| 8923160125 | 160/125 |
| 8923160140 | 160/140 |
| 8923160160 | 160/160 |
DİRSEK
Araziye kurulan sisteme göre dönüşleri ve boruların birbirine geçişini sağlamak için kullanılan tek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7624000050 | 50 |
| 7624000063 | 63 |
| 7624000075 | 75 |
| 7624000090 | 90 |
| 7624000110 | 110 |
| 7624000125 | 125 |
| 8924000140 | 140 |
| 8924000160 | 160 |
ES BAĞLANTISI
Pompa titreşiminin boru sistemine geçişini engellemek için kullanılan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7625000075 | 75 |
| 7625000090 | 90 |
| 7625000110 | 110 |
| 7625000125 | 125 |
| 7625000140 | 140 |
| 7625000160 | 160 |
ERKEK MOTOPOMP BAĞLANTI PARÇASI
Pompa ile boru sistemi bağlantısını oluşturan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7629000050 | 50 |
| 8911000063 | 63 |
| 8908200075 | 75 |
| 8908200090 | 90 |
| 8908200110 | 110 |
| 8908200125 | 125 |
| 8911000140 | 140 |
| 8911000160 | 160 |
DİŞİ MOTOPOMP BAĞLANTI PARÇASI
Pompa ile boru sistemi bağlantısını oluşturan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8908000050 | 50 |
| 8908000063 | 63 |
| 8908000075 | 75 |
| 8908000090 | 90 |
| 8908000110 | 110 |
| 8908000125 | 125 |
| 8908000140 | 140 |
| 8908000160 | 160 |
ABOT
Suyun lateral borulardan spring takımına geçişini sağlayan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7626000050 | 50 |
| 7626000063 | 63 |
| 7626000075 | 75 |
| 7626000090 | 90 |
| 8626000110 | 110 |
SPRING
Suyun yüzey akışına ve kök bölgesine aşırı dreneja olmaksızın araziye dağıtılmasını sağlayan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8903045050 | 3/4″ 4,2 mm.-5,0 mm. Fırat |
| 8903045048 | 3/4″ 4,2 mm.-5,0 mm. KA30 |
| 8903023038 | Mini Spring |
| 8903023039 | 32/20 Manşon |
| 8903023037 | S10 S (STF) |
| 8903045054 | STF S17-1 |
| 8903045055 | STF S17-K |
| 8903045056 | STF S17-K/2 |
| 8903045057 | STF S17-K/3 |
SPRING VANASI
Uzatma boruları ile springin birbirine bağlanmasını mümkün kılarak, springin istenildiği zaman açılıp kapatılmasını sağlayan parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8904000001 | 1″ Kollu Spring Vana |
SPRING ADAPTÖRÜ
Uzatma borusu üzerine takılan, kollu vana ile spring arasındaki bağlantıyı sağlayan parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8905000001 | Spring Adaptörü |
UZATMA BORUSU (BEYAZ)
Spring ile abot arasındaki ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8902132025 | 32 mm/25 cm. (Beyaz) |
| 8902132030 | 32 mm/30 cm. (Beyaz) |
| 8902132033 | 32 mm/33 cm. (Beyaz) |
| 8902132040 | 32 mm/40 cm.(Beyaz) |
| 8902132050 | 32 mm/50 cm. (Beyaz) |
| 8902132060 | 32 mm/60 cm. (Beyaz) |
| 8902132100 | 32 mm/100 cm. (Beyaz) |
UZATMA BORUSU (MAVİ)
Spring ile abot arasındaki ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8902032025 | 32 mm/25 cm. (Mavi) |
| 8902032030 | 32 mm/30 cm. (Mavi) |
| 8902032033 | 32 mm/33 cm. (Mavi) |
| 8902032040 | 32 mm/40 cm.(Mavi) |
| 8902032050 | 32 mm/50 cm. (Mavi) |
| 8902032060 | 32 mm/60 cm. (Mavi) |
| 8902032075 | 32 mm/75 cm. (Mavi) |
| 8902032100 | 32 mm/100 cm. (Mavi) |
HAT VANASI
Su kaynağından gelen suyun boru hatlarına geçişini sağlamak veya önlemek için kullanılan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8913000050 | 50 |
| 8913000063 | 63 |
| 8913000075 | 75 |
| 8913000090 | 90 |
| 8913000110 | 110 |
| 8913000125 | 125 |
ERKEK BAŞLIK
Yağmurlama borularının birbirine bağlanmasını sağlamak için kullanılan ve üzerinde mandalları olan parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 763000050 | 50 |
| 7630000063 | 63 |
| 7630000075 | 75 |
| 7630000090 | 90 |
| 7630000110 | 110 |
| 7630000125 | 125 |
| 7630000140 | 140 |
| 7630000160 | 160 |
DİŞİ BAŞLIK
Yağmurlama borularının birbirine bağlanmasını sağlayan, mandalsız parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7631000050 | 50 |
| 7631000063 | 63 |
| 7631000075 | 75 |
| 7631000090 | 90 |
| 7631000110 | 110 |
| 7631000125 | 125 |
| 7631000140 | 140 |
| 7631000160 | 160 |
CONTA
Boruların ve ek parçaların su sızdırmasını engellemek için kullanılan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8907000050 | 50 |
| 8907000063 | 63 |
| 8907000075 | 75 |
| 8907000090 | 90 |
| 8907000110 | 110 |
| 8907000125 | 125 |
| 8907000140 | 140 |
| 8907000160 | 160 |
ERKEK KÖR TAPA
Hat sonlarında su akışını durdurmak için kullanılan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 7627000050 | 50 |
| 7627000063 | 63 |
| 7627000075 | 75 |
| 7627000090 | 90 |
| 7627000110 | 110 |
| 7627000125 | 125 |
| 7627000140 | 140 |
| 7627000160 | 160 |
DİŞİ KÖR TAPA
Hat sonlarında su akışını durdurmak için kullanılan ek parçadır.
| Stok Kodu | Çap (Ø) |
|---|---|
| 8910000050 | 50 |
| 8910000063 | 63 |
| 8910000075 | 75 |
| 8910000090 | 90 |
| 8910000110 | 110 |
| 8910000125 | 125 |
| 8910000140 | 140 |
| 8910000160 | 160 |
YAĞMURLAMA SULAMA SİSTEM PROJELERİ
Üçgen Yerleştirme
Kare Yerleştirme
Dikdörtgen YerleştirmeLateral ve Yağmurlayıcı Aralıkları
| Yağmurlama Deseni | Aralık Yağmurlayıcı/Lateral |
|---|---|
| Üçgen | 18/18 18/24 24/24 24/30 |
| Kare | 12/12 18/18 24/24 |
| Dikdörtgen | 12/18 18/24 |
Değişken Rüzgar Hızlarında Yağmurlayıcı Aralıkları
| Yağmurlama Deseni | Rüzgar Hız (m/sn) | Yağmurlayıcı Aralığı (m) |  |
|---|---|---|---|
| Kare veya Dikdörtgen | Rüzgarsız 2.0 3.5 3.5 | 0.65dd 0.60dd 0.50dd 0.30dd | |
| Üçgen | Rüzgarsız 2.0 3.5 3.5 | 0.75dd 0.70dd 0.60dd 0.35dd |

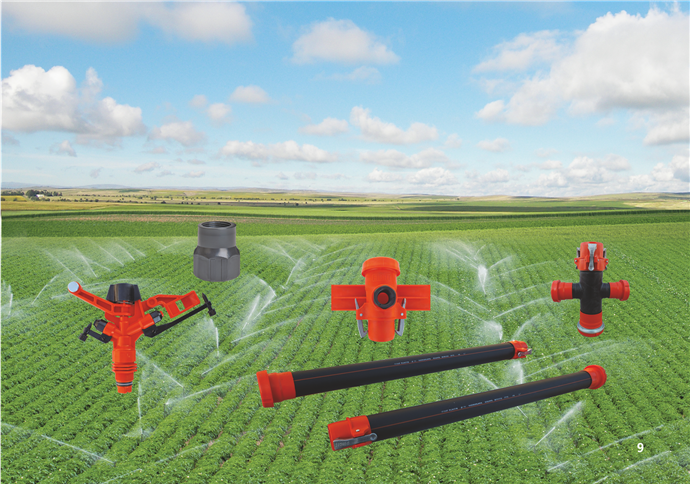

YAĞMURLAMA SULAMA SİSTEMİ PARÇALARI
Su kaynağı ve pompa birimi : Suyun springlere (yağmurlayıcılara) iletilebilmesi için belli bir basınca ihtiyaç vardır. Sulama suyu borulara aktarılırken, sistemi tıkayabilecek maddelere karşı gerekli önlemler alınmalıdır.
Ana boru : Suyu kaynaktan lateral (yan) borulara ileten borudur. İsteğe bağlı olarak toprak altı veya toprak üstünde kullanılabilir. Alınan su miktarına göre doğru çap tercih edilmelidir.
Lateral(yan) boru : Suyu ana borulardan alarak, yağmurlayıcılara aktaran borulardır. Ana borudan daha düşük çaplıdır.
Bağlantı ek parçaları : Boruların ve yağmurlayıcıların birbirine bağlanması için kullanılırlar. Bu parçalar ;Esnek bağlantı sağlamalı, basınç altında iken birleşme yerlerinde sızdırma olmamalı, basınç kalktığında otomatik drenaj yapabilmeli, bağlantı ve açma işlemleri kolay olmalı, aşınmaya karşı dirençli olmalıdır.
Spring (yağmurlayıcı) üniteleri : Yağmurlayıcılar yüzey akışına ve kök bölgesinden aşırı drenaja sebep olmaksızın suyu araziye eşit biçimde dağıtmalıdır. Performansı tüm sistemi etkiler.
YAĞMURLAMA SULAMANIN FAYDALARI
- Kapsamlı şekilde arazi tesviyesine gerek yoktur.
- Mahsül veriminde ve kalitesinde artış sağlamaktadır.
- Sulama suyu kayıplarını önler.
- Eğimli arazilerde dahi sulama kolaylığı sağlar.
- Gübre sulama suyu ile birlikte bitkiye ulaştırılır.
- Kontrollü olarak su verildiğinden, yüzeysel drenaj problemi yaratmaz.
- Sığ ve çok geçirgen topraklarda taban suyunu yükseltmeden sulama yapma imkanı sağlar.
- Yapraklardaki tuz ve toz kalıntıları kolayca yıkanır.
- Eşit su dağılımı sağlar.
- Tercihen kurulan sisteme göre (taşınabilir,yarı taşınabilir veya sabit sistemler) sera,sebze,narenciye,bağ,turunçgiller ve meyve bahçelerini don ve sıcaklardan korumaktadır.
İşletilmesi ve Bakımı
- Sabit ve yarı sabit sistemlerde basınç denemesi yapıldıktan sonra Yağmurlama borularının üzeri kapatılmalıdır.
- Sistemin çalışması için basınç gerektiğinden uygun bir pompa tercih edilmelidir.
- Motopomp çıkışına kesinlikle pompa bağlantısı ve pompa bağlantı S’i kullanılmalıdır aksi takdirde motopomptaki titreşim direkt olarak boru sistemine müdahale edeceği için boruya hasar verecektir.
- Motor elektrikle çalışıyorsa kesinlikle toprak hattı yaptırılmalıdır.
- Yağmurlama Boruları ve ek parçaları takılırken zorlayıcı hareketler yapılmamalı; ek parçalar ve contaları sabunlu su ile takılmalıdır.Gres veya benzeri yağlar kullanılmamalıdır.
- Sistemi en küçük debide çalıştırdıktan sonra lateral ve ana borular su ile doldurulduktan sonra körtapasını kısa bir süre açarak boru hattı temizlenmelidir.
- Yağmurlayıcı memelerinin tıkanmaması için projeye uygun şekilde olan filtreleme sistemi kullanılmalıdır.
- Rüzgarlı havalarda dağılımın uygun olması için sistemi çalıştırmayınız veya lateral araları ayarlanarak sistem çalıştırılmalıdır.
- Sistemle gübre tatbikatı yapılmış ise sistemin tamamı mutlaka yıkanmalıdır.
- Boruların contaları takılmadan önce conta kanalları kesinlikle temizlenmelidir.
- Sabit sistemler de yağmurlama boruları kışı hafif geçiren bölgelerde minumum 45 cm., don olayının görüldüğü bölgelerde ise minumum 80 cm. derinliğe gömülmelidir.
- Sabit sistemin kurulduğu arazilerde yağmurlama boruları, arazide kullanılan tarım aletlerinden zarar görmeyecek derinliğe gömülmelidir.
- Sulama işi bitirildikten sonra contalar kurulanarak bir kutuda saklanmalıdır.
- Sabit sistem sulamalarda sezon bittiğinde sistemde ki su tamamen boşaltılmalıdır.
Taşıma ve Depolama
- Yükleme, indirme ve kullanım esnasında darbelere karşı korunmalı, yüksekten atılmamalı ve dikkatli bir şekilde depolanmalıdır.
- Yağmurlama sulama sistemi soğuk havalarda taşınacak ise borularda kırılma problemi oluşmaması için dikkatli şekilde taşınmalıdır.
- Yağmurlama sulama sistemi sıcak havalarda taşınacak ise borunun orta kısımlarında hasar meydana gelmemesi için iki kişi ile taşınmalıdır.
- Yağmurlama borusu ve kafalarının üzerinden kesinlikle tarım aleti, traktör vb. araçların geçirilmemesi gerekmektedir.
- Yağmurlama sulama sistemi sezon sonunda uygun depo şartlarında muhafaza edilmelidir.
- Sezon sonunda ek parçalar birbirinden dikkatli şekilde ayrılıp temizlendikten sonra saklanmalıdır.
İdeal Yerleştirme Düzeni
- Yağmurlama sulama sisteminin araziye yerleştirilmesinde uygulama yapılacak arazinin büyüklüğü ve şekli, su kaynağının yeri ve pompa istasyonun bulunduğu konum dikkate alınmalıdır.Bunlara ek olarak yerleştirme düzenin doğru yapılması için aşağıda verilen kurallara dikkat edilmesi gerekmektedir.
- Ana boru hattını araziye hakim eğim yönünde yerleştiriniz.
- Lateral boruları hakim meyile dik ve tesviye eğrilerine paralel yerleştiriniz.
- Lateral boruları hakim rüzgar yönüne dik bir düzen içerisinde yerleştiriniz.
- Lateral boyunca basınç değişmesi işletme basıncının %20’ sini aşmamalıdır.
- Birden fazla lateralin aynı anda çalıştırılması mecburiyeti ortaya çıkarsa laterallerde tercihen bir çap veya en fazla iki ayrı çap kullanılmalıdır.
- Laterallerin ana hat üzerindeki hareket düzeni işçilik ve zaman kaybına yol açmayacak şekilde düzenlenmelidir.
- Basınç düzenlemelerinde kolaylık sağlamak amacıyla boru çaplarındaki değişim ana boru hatları hattında yapılmalıdır.
- Şartların uygun olması durumunda, pompa birimi uygulama yapılan arazinin ortasına yerleştirilmelidir.Böylece en ekonomik çaptaki boru seçilebilecektir.
