Açıklama

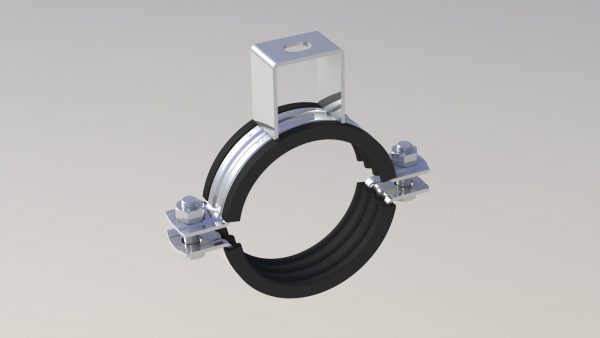

AĞIR YÜK KAFALI KELEPÇE
ÖLÇÜ | KOPMA YÜKÜ (KN) | ÇALIŞMA YÜKÜ (KN) |
---|---|---|
1/4″ – 95-104 | 10,00 | 2,75 |
102-112 – 4″ | 14,00 | 3,75 |
122-138 – 10″ | 20,00 | 6,00 |
12″ – 20″ | 35,00 | 11,70 |
KULLANIM YERİ
Ağır yük kelepçeleri, ağır yük taşıyan boruların montajında kullanılır.

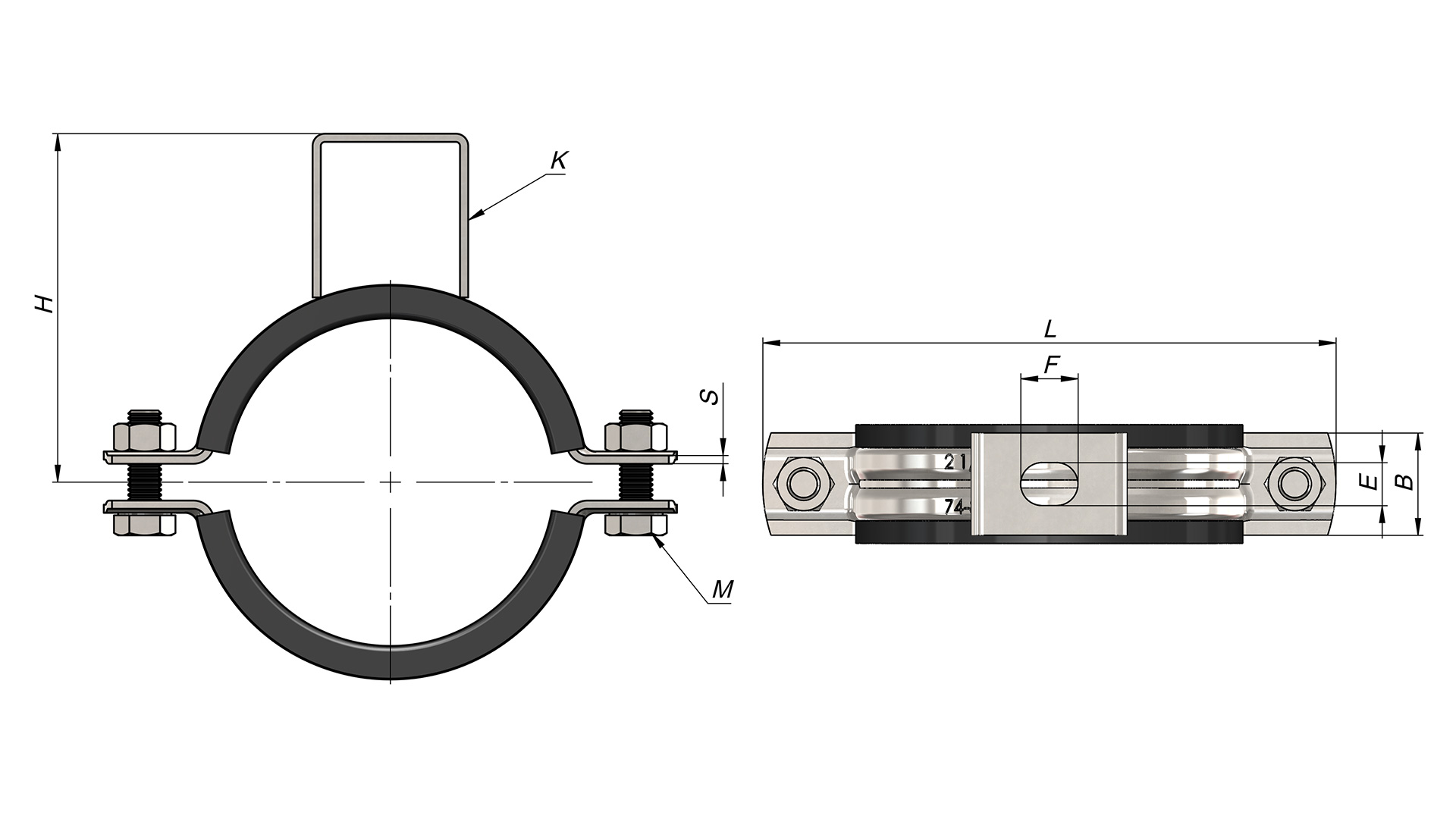

ÜRÜN KODU | ÖLÇÜ | SIKMA ARALIĞI | L | H | M | SxB | ExF | K | KOLİDEKİ ADET | KOLİ AĞIRLIĞI |
---|---|---|---|---|---|---|---|---|---|---|
(mm) | (mm) | (mm) | (mm) | (mm) | (Kafa Parçası) | (Ortalama kg) | ||||
NAKC008 | 1/4″ | 12 – 17 | 75 | 40 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 50 | 7,338 |
NAKC015 | 1/2″ | 21 – 28 | 81 | 41 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 50 | 7,770 |
NAKC020 | 3/4″ | 25 – 32 | 87 | 42,5 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 50 | 8,200 |
NAKC025 | 1″ | 33 – 40 | 94 | 49,5 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 50 | 8,650 |
NAKC032 | 1 1/4″ | 41 – 48 | 103 | 55 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 40 | 7,250 |
NAKC040 | 1 1/2″ | 48 – 56 | 111 | 59 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 40 | 7,690 |
NAKC047 | 53-59 | 53 – 59 | 120 | 63 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 30 | 6,562 |
NAKC050 | 2″ | 60 – 69 | 125 | 66 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 30 | 6,330 |
NAKC060 | 67-75 | 67 – 75 | 134 | 70 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 25 | 7,000 |
NAKC065 | 2 1/2″ | 75 – 81 | 141 | 74 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 25 | 5,920 |
NAKC075 | 83-91 | 83 – 91 | 149 | 78 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 30 | 7,620 |
NAKC080 | 3″ | 87 – 95 | 154 | 80 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 30 | 7,560 |
NAKC085 | 95-104 | 95 – 104 | 161 | 84,5 | M8(6.8) | 2×25 | 10,5×14 | 2x25x40 | 25 | 7,201 |
NAKC095 | 102-112 | 102 – 112 | 169 | 88,5 | M8(6.8) | 2,5×30 | 12×14 | 2,5x30x40 | 25 | 10,141 |
NAKC100 | 4″ | 109 – 119 | 178 | 93 | M8(6.8) | 2,5×30 | 12×14 | 2,5x30x40 | 25 | 10,720 |
NAKC110 | 122-138 | 122 – 138 | 192 | 101 | M10(8.8) | 3×30 | 12×14 | 3x30x40 | 20 | 5,700 |
NAKC120 | 128-141 | 128 – 141 | 197 | 103,5 | M10(8.8) | 3×30 | 12×14 | 3x30x40 | 10 | 5,990 |
NAKC125 | 5″ | 136 – 147 | 204 | 107 | M10(8.8) | 3×30 | 12×14 | 3x30x40 | 10 | 6,020 |
NAKC140 | 153-164 | 153 – 164 | 220 | 115 | M10(8.8) | 3×30 | 12×14 | 3x30x40 | 10 | 6,450 |
NAKC150 | 6″ | 164 – 174 | 229 | 120 | M10(8.8) | 3×30 | 12×14 | 3x30x40 | 10 | 6,790 |
NAKC180 | 196-209 | 196 – 209 | 264 | 137 | M10(8.8) | 3×30 | 12×14 | 3x30x40 | 20 | 15,200 |
NAKC200 | 8″ | 214 – 226 | 279 | 145 | M10(8.8) | 4×30 | 12×14 | 4x30x40 | 15 | 15,230 |
NAKC250 | 10″ | 266 – 274 | 335 | 173 | M10(8.8) | 4×30 | 12×14 | 4x30x40 | 15 | 18,455 |
NAKC300 | 12″ | 308 – 324 | 400 | 184 | M12(8.8) | 4×40 | 12,5×23 | 4x40x40 | 10 | 19,100 |
NAKC350 | 14″ | 340 – 356 | 432 | 221 | M12(8.8) | 4×40 | 12,5×23 | 4x40x40 | 8 | 16,780 |
NAKC400 | 16″ | 395 – 411 | 485 | 254 | M12(8.8) | 4×40 | 12,5×23 | 4x40x40 | 8 | 19,000 |
NAKC450 | 18″ | 447 – 463 | 572 | 290 | M16(6.8) | 4×40 | 12,5×23 | 4x40x40 | 5 | 13,200 |
NAKC500 | 20″ | 499 – 515 | 624 | 316 | M16(6.8) | 4×40 | 12,5×23 | 4x40x40 | 5 | 14,780 |
