Açıklama

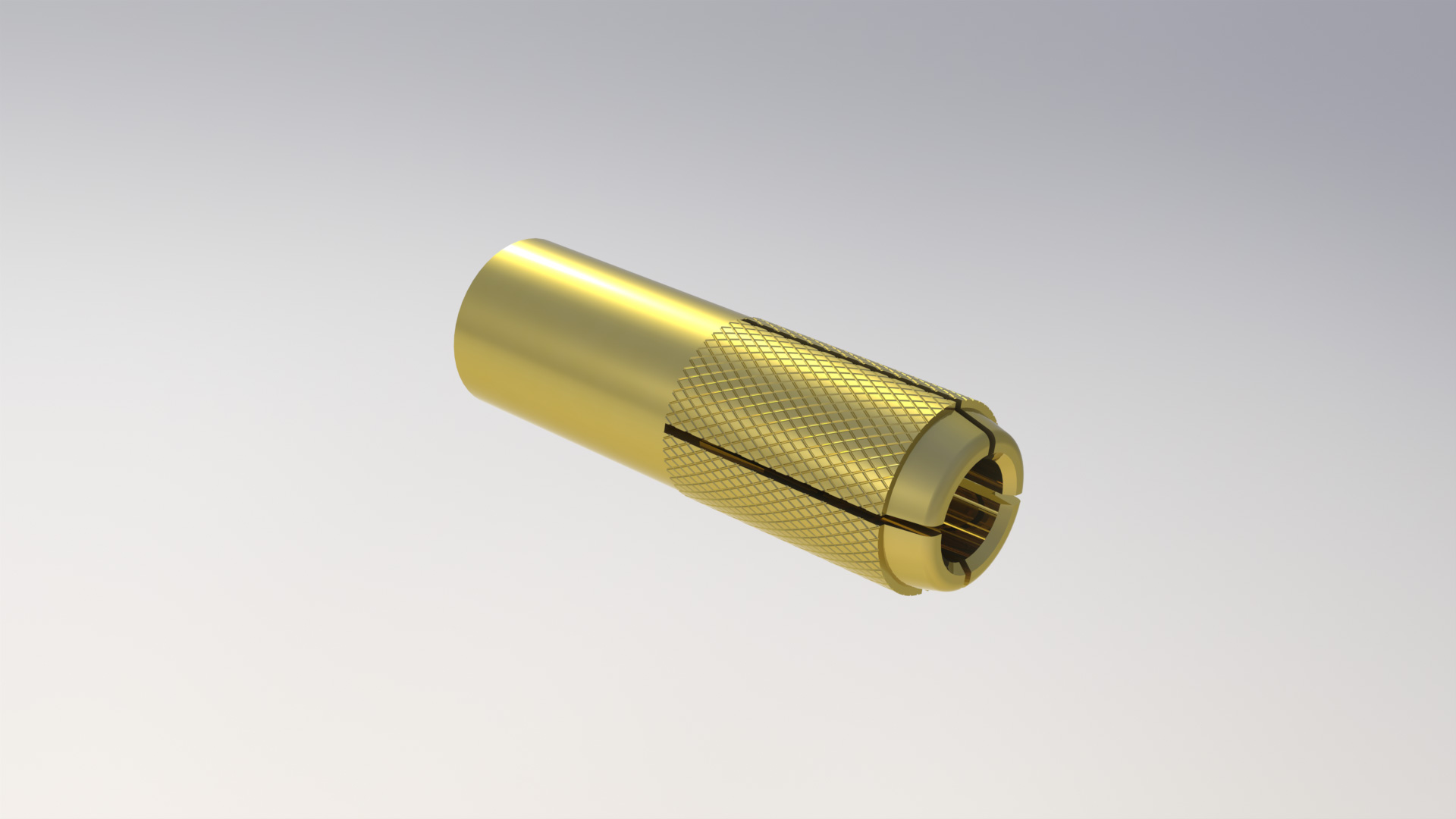

ÇAKMALI DÜBEL
| ÖLÇÜ | TEK DÜBELİN ÇALIŞMA YÜKÜ (KN) | UYGUN AKS VE KENAR UZUNLUĞUNDA EĞİLME MOMENTİ (Nm) | ||
|---|---|---|---|---|
| M6 | 1,0 | 2,5 | ||
| M8 | 1,8 | 6,2 | ||
| M10 | 3,6 | 12,5 | ||
| M12 | 5,7 | 21,8 | ||
| M16 | 7,4 | 55,8 | ||
KULLANIM YERİ
Beton zeminlerde hızlı ve emniyetli montaj sağlayan dübel çeşididir.

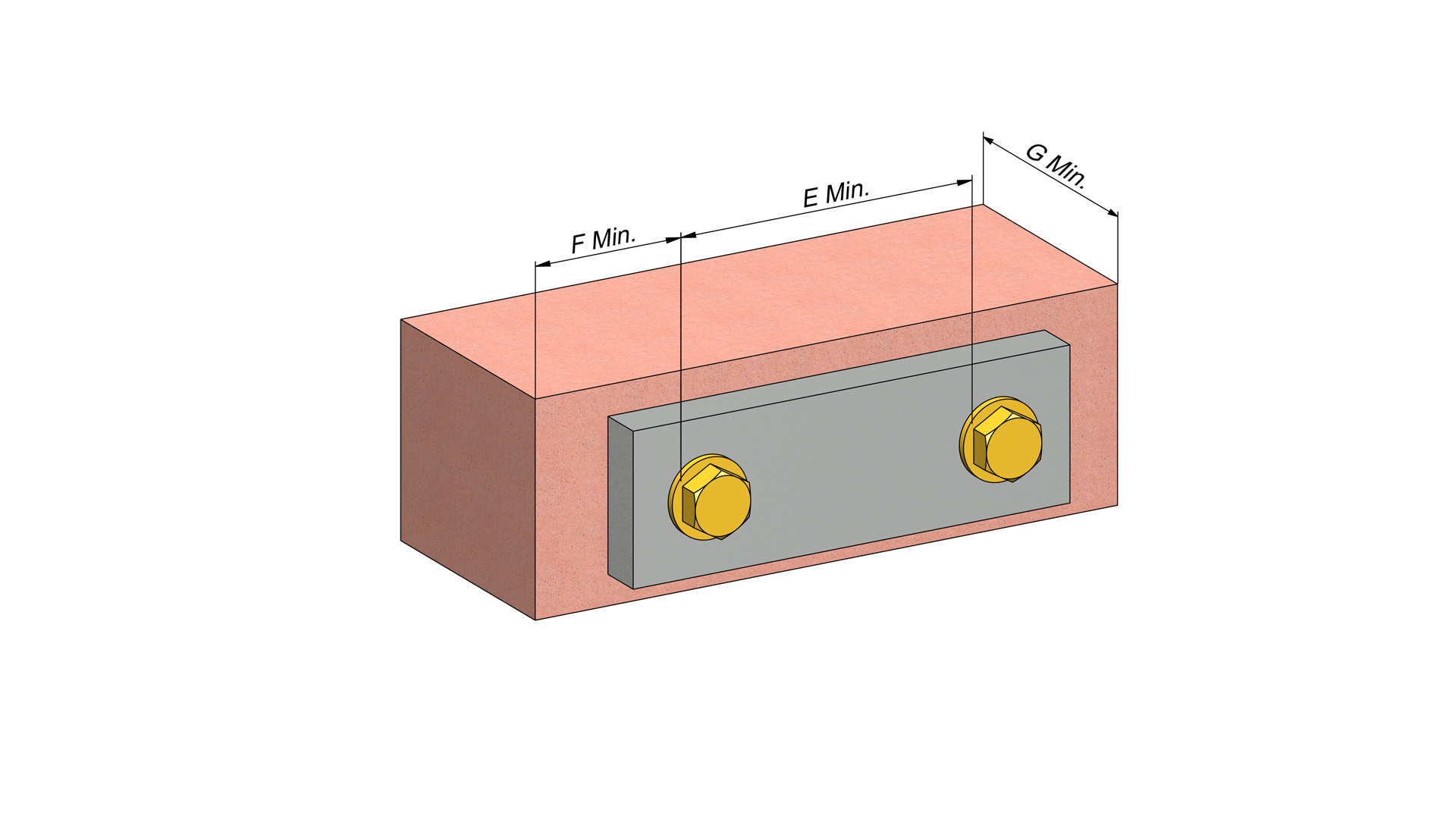

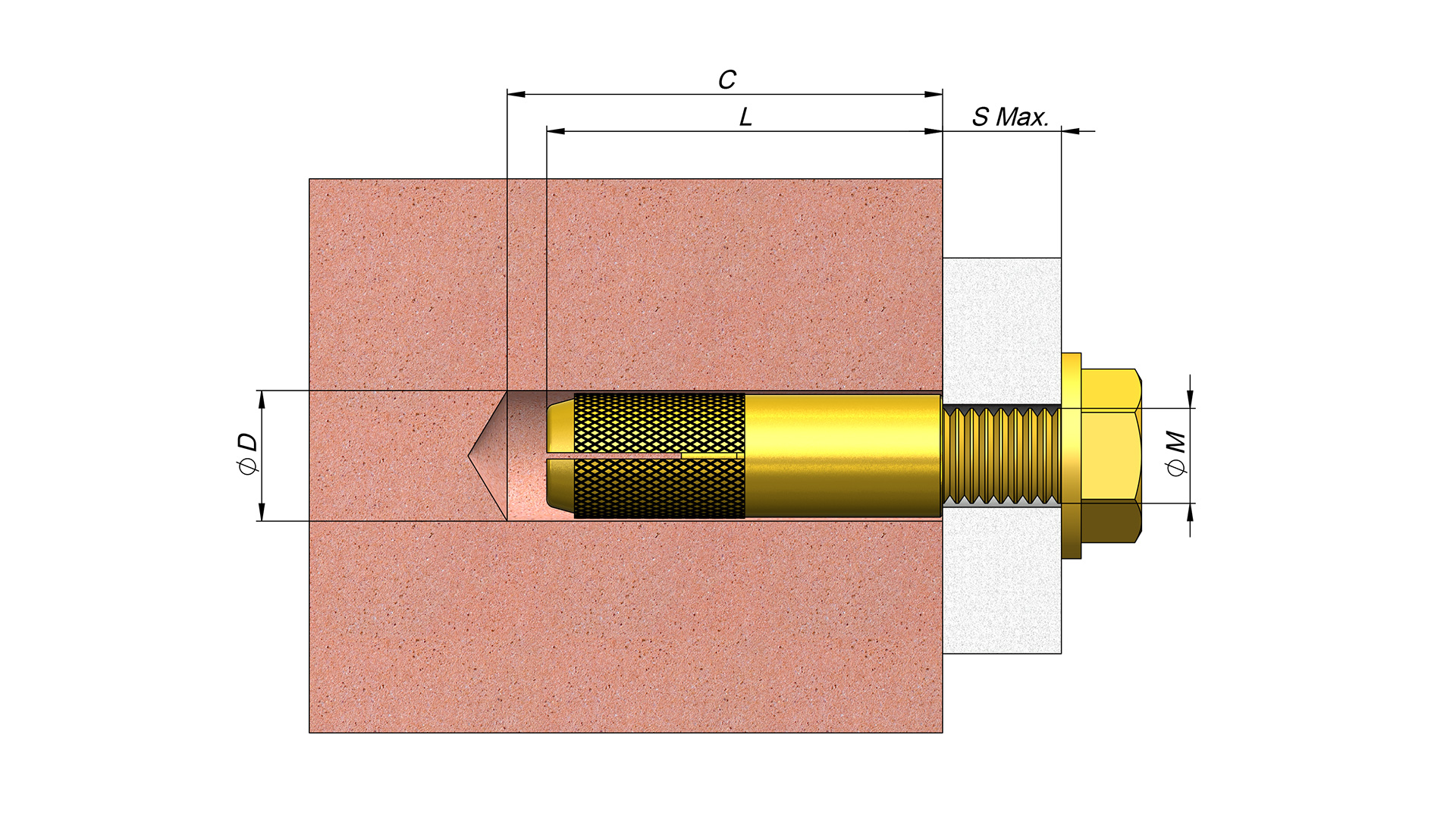

| ÜRÜN KODU | M | ØD | L | Smax | C | Emin | Fmin | Gmin | KOLİDEKİ ADET | KOLİ AĞIRLIĞI |
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ortalama kg) | |||
| NCD06 | M6 | 8 | 25 | 12 | 25 | 200 | 100 | 100 | 4.000 | 24,000 |
| NCD08 | M8 | 10 | 30 | 15 | 30 | 240 | 120 | 120 | 2.000 | 22,000 |
| NCD10 | M10 | 12 | 40 | 18 | 40 | 320 | 150 | 150 | 1.000 | 20,000 |
| NCD12 | M12 | 15 | 50 | 20 | 50 | 400 | 200 | 180 | 500 | 22,500 |
| NCD14 | M14 | 17 | 55 | 20 | 55 | 450 | 220 | 200 | 250 | 18,750 |
| NCD16 | M16 | 20 | 65 | 22 | 65 | 500 | 250 | 200 | 200 | 20,000 |
| NCD20 | M20 | 25 | 80 | 30 | 80 | 600 | 300 | 200 | 100 | 20,000 |
