Açıklama

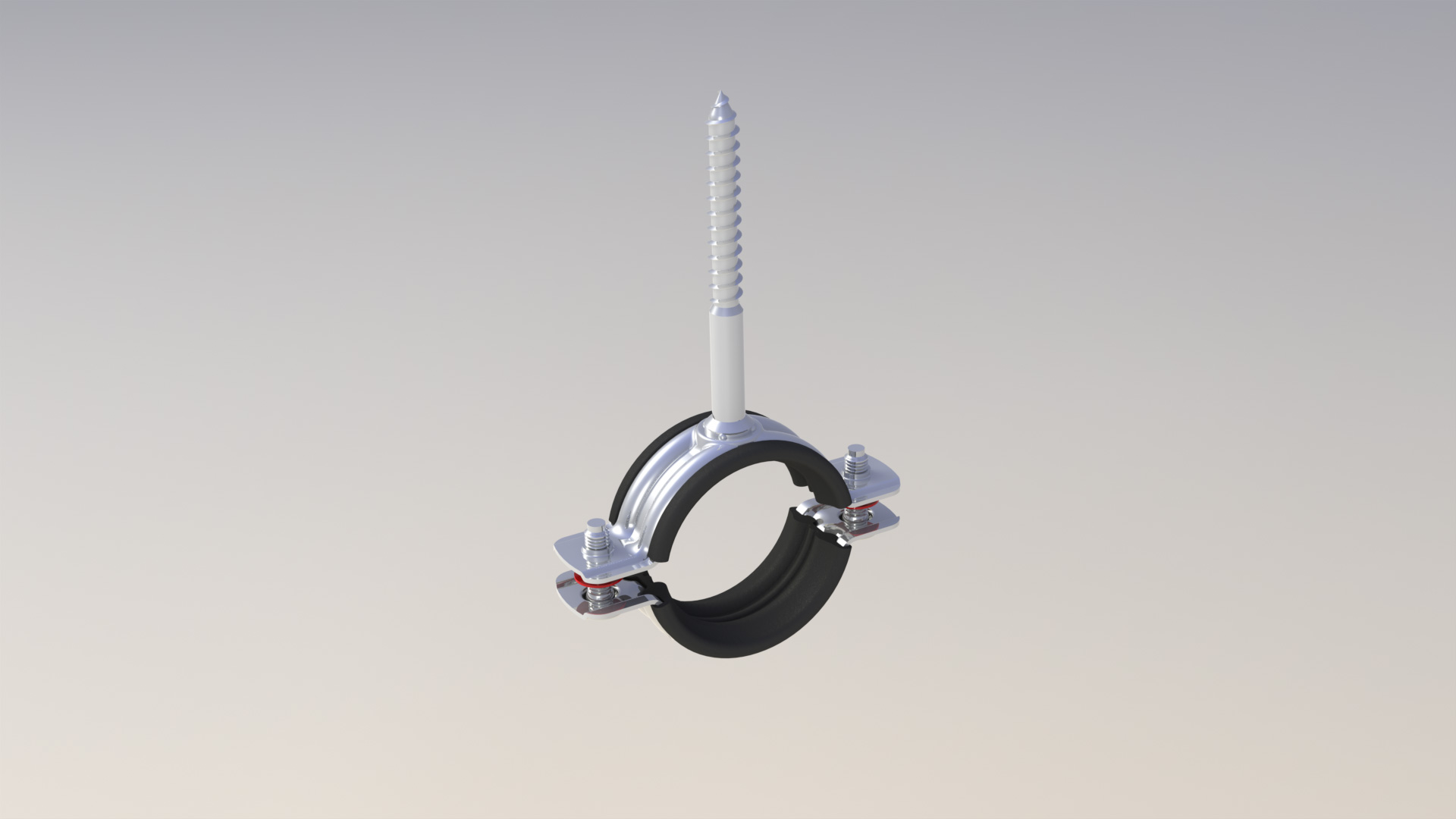

TRİFONLU KELEPÇE
| ÖLÇÜ | KOPMA YÜKÜ (KN) | ÇALIŞMA YÜKÜ (KN) |
|---|---|---|
| 1/8″ – 1″ | 3,9 | 1,3 |
| 1 1/4″ – 2″ | 4,8 | 1,6 |
| 67-77 – 4″ | 6,9 | 2,3 |
| 122-135 | 7,8 | 2,6 |
KULLANIM YERİ
Boruların duvara (dikey ve yatay olarak), tavana ve zemine montajında kullanılır.

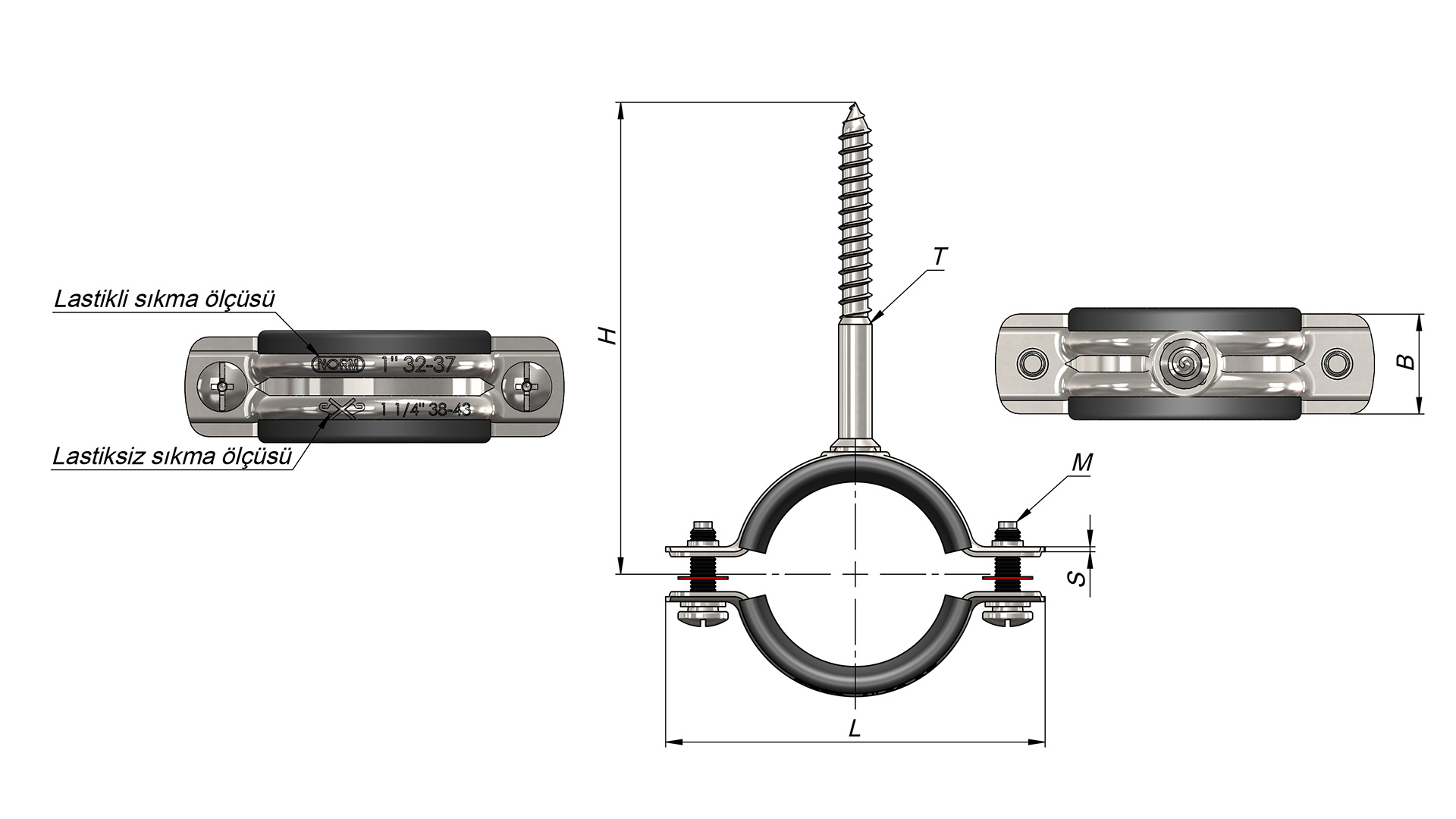

| ÜRÜN KODU | ÖLÇÜ | SIKMA ARALIĞI | L | H | M | SxB | T | KOLİDEKİ ADET | KOLİ AĞIRLIĞI |
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (Ortalama kg) | |||||
| NTC006 | 1/8″ | 9 – 12 | 52,1 | 82 | M5 | 1×20 | Ø7×70 | 200 | 8,970 |
| NTC008 | 1/4″ | 13 – 20 | 54,5 | 84 | M5 | 1×20 | Ø7×70 | 200 | 9,450 |
| NTC010 | 3/8″ | 17 – 23 | 58,5 | 86 | M5 | 1×20 | Ø7×70 | 150 | 7,240 |
| NTC015 | 1/2″ | 21 – 26 | 62,5 | 88 | M5 | 1×20 | Ø7×70 | 150 | 7,710 |
| NTC020 | 3/4″ | 26 – 30 | 68,5 | 91 | M5 | 1×20 | Ø7×70 | 125 | 7,000 |
| NTC025 | 1″ | 33 – 37 | 76 | 94,5 | M5 | 1×20 | Ø7×70 | 100 | 6,200 |
| NTC032 | 1 1/4″ | 40 – 46 | 91,5 | 99 | M5 | 1,2×20 | Ø7×70 | 75 | 5,530 |
| NTC040 | 1 1/2″ | 48 – 53 | 99 | 102,5 | M5 | 1,2×20 | Ø7×70 | 50 | 4,200 |
| NTC047 | 53-59 | 53 – 59 | 105 | 105,5 | M5 | 1,2×20 | Ø7×70 | 50 | 4,460 |
| NTC050 | 2″ | 60 – 66 | 112 | 109 | M5 | 1,2×20 | Ø7×70 | 50 | 4,660 |
| NTC060 | 67-77 | 67 – 77 | 126 | 114 | M6 | 1,5×25 | Ø7×70 | 20 | 3,210 |
| NTC065 | 2 1/2″ | 75 – 84 | 134 | 118 | M6 | 1,5×25 | Ø7×70 | 25 | 3,870 |
| NTC075 | 83-93 | 83 – 93 | 142 | 122 | M6 | 1,5×25 | Ø7×70 | 20 | 3,631 |
| NTC080 | 3″ | 87 – 96 | 145 | 123,5 | M6 | 1,5×25 | Ø7×70 | 20 | 3,370 |
| NTC085 | 94-104 | 94 – 104 | 153 | 127,5 | M6 | 1,5×25 | Ø7×70 | 20 | 3,927 |
| NTC095 | 102-111 | 102 – 111 | 161 | 131,5 | M6 | 1,5×25 | Ø7×70 | 15 | 2,940 |
| NTC100 | 4″ | 109 – 119 | 170 | 136 | M6 | 1,5×25 | Ø7×70 | 15 | 3,050 |
| NTC110 | 122-135 | 122 – 135 | 184 | 142,5 | M6 | 2×25 | Ø7×70 | 15 | 3,940 |
